Lastauslaiturit
Soveltuuko Keypointin valmispaketti lastausalueellesi?
Tarkista asennusedellytykset ennen tilaamista

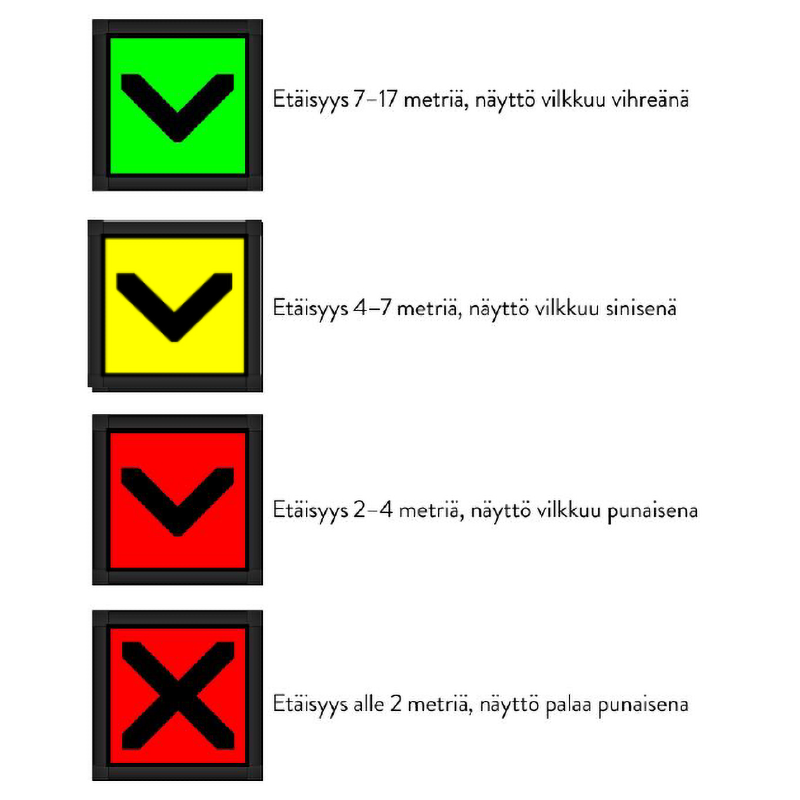

Keypointin tutkaohjatut viivalaserit ja etäisyysnäytöt on saatavana valmiina paketteina tavallisimpiin lastausalueiden käyttökohteisiin. Paketit sisältävät tarvittavat laitteet, kiinnikkeet, sääsuojat, kaapelit sekä asennus- ja käyttöohjeet.
Tämän oppaan avulla voit tarkistaa, soveltuuko valmispaketti lastausalueellesi ja voidaanko se asentaa kohteeseen vakioratkaisuna.
Tilauksen jälkeen Keypointin asiakaspalvelu ottaa sinuun yhteyttä ja varmistaa asennusympäristön tiedot. Näiden perusteella valitaan kohteeseen sopiva laserin optiikka ja määritellään järjestelmän tarvitsemat asetukset ennen toimitusta.
Jos jokin asennusedellytys ei täyty, se ei välttämättä estä ratkaisun käyttöä. Keypoint toteuttaa myös kohdekohtaisesti suunniteltuja laser- ja tutkaratkaisuja. Erikoistilanteissa ota yhteyttä projektimyyntiimme ennen tilaamista.
Valintaopas
A: Tutkaohjattu viivalaser
1-3 lastauslaituria

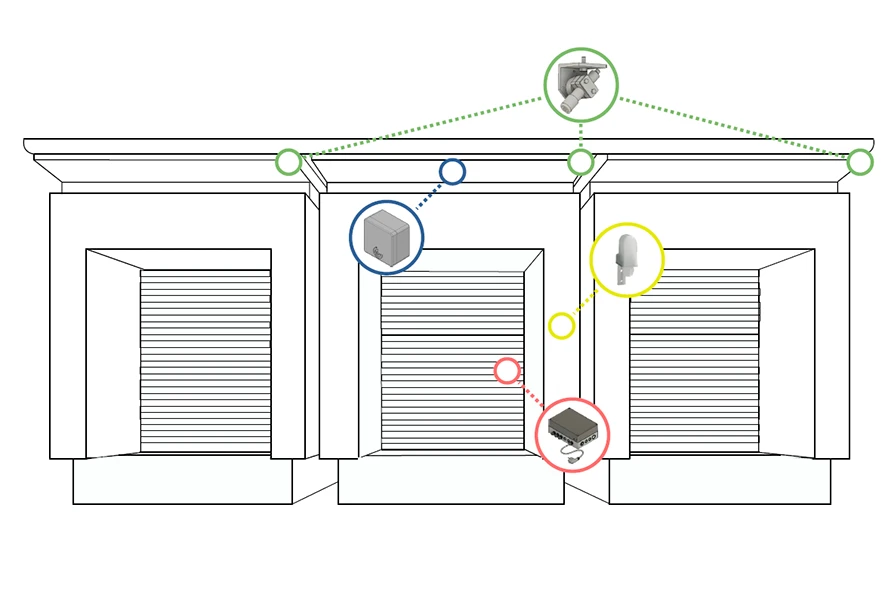

1. Lastauslaiturien määrä ja sijainti
Yksi tutkajärjestelmä voi ohjata enintään kolmen vierekkäisen lastauslaiturin lasereita.
- Yksi lastauslaituri: Tutka asennetaan laiturin keskelle.

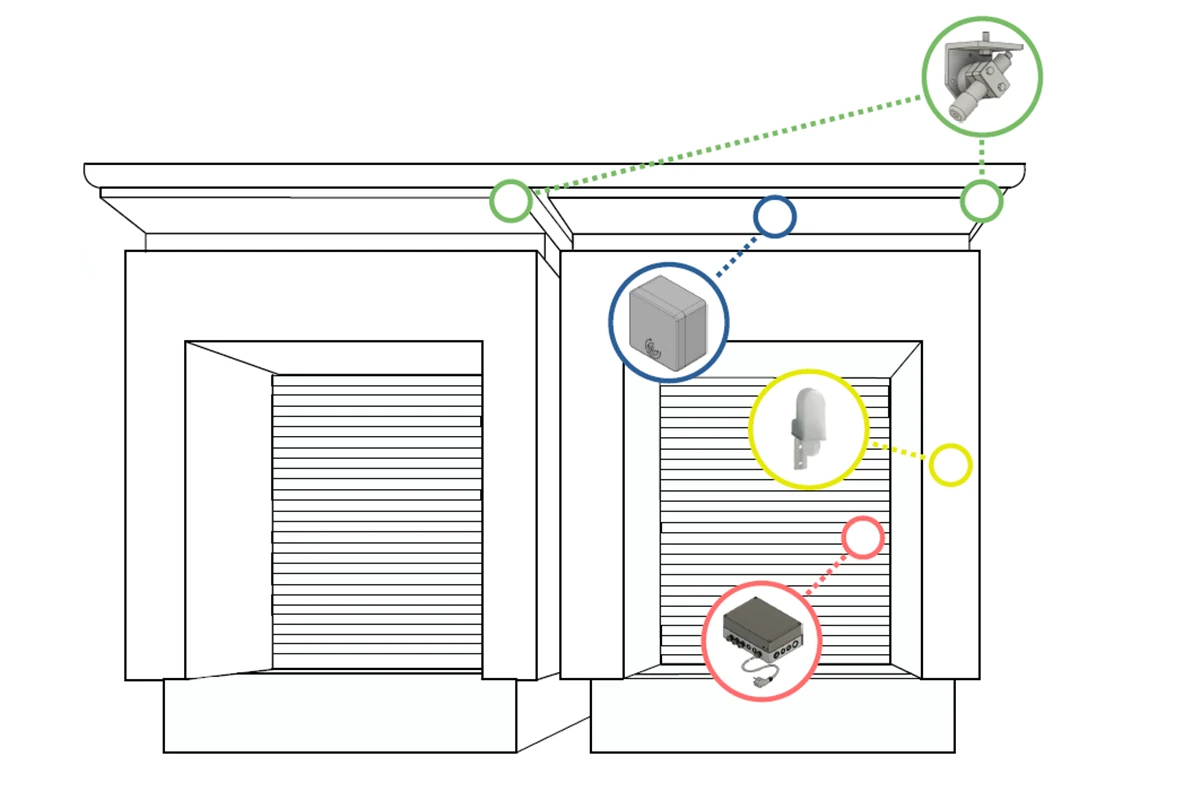

- Kaksi vierekkäistä lastauslaituria: Tutka asennetaan jommankumman laiturin keskelle, ei laitureiden väliin. Etäisyys tutkasta toisen laiturin ulkoreunaan saa olla enintään 10 metriä.
- Kolme vierekkäistä lastauslaituria: Tutka asennetaan keskimmäisen laiturin keskelle. Uloimpien laitureiden ulkoreunojen välinen etäisyys saa olla enintään 20 metriä.
Jos laitureita on enemmän tai niiden sijoittelu poikkeaa näistä edellytyksistä, ota yhteyttä Keypointin projektimyyntiin.
2. Tarkista lasereiden asennuspaikat
Jokaiselle laserille tarvitaan tukeva kiinnityspaikka lastausalueen rakenteissa.

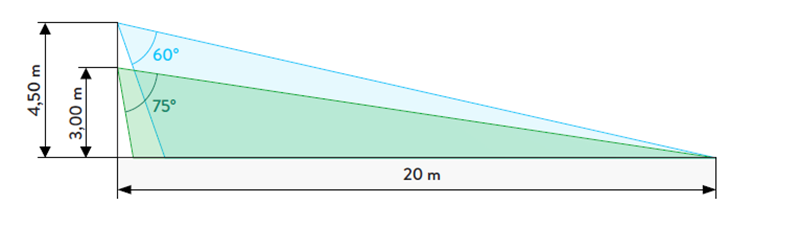

Laserin asennuskorkeus riippuu käytettävästä lasermallista:
- 75° viivalaser: vähintään 3,0 metriä
- 60° viivalaser: vähintään 4,5 metriä
Näiltä korkeuksilta laserviiva voidaan suunnata noin 20 metrin pituiseksi. Toteutuva viivan pituus riippuu myös asennuskulmasta. Sinun ei tarvitse valita lasermallia itse. Keypoint varmistaa asennusympäristön tiedot tilauksen jälkeen ja valitsee kohteeseen sopivan laserin.

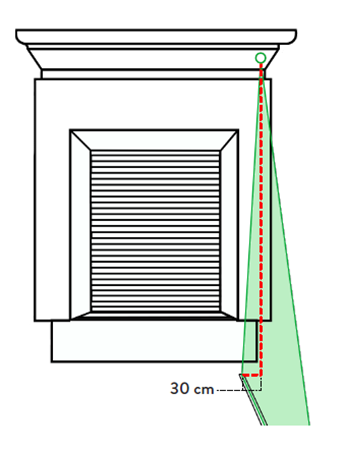

Laser suositellaan sijoitettavaksi noin 30 cm suunnitellun ajolinjan ulkopuolelle, jotta ajoneuvo tai sen ulkonevat osat eivät peitä ohjaavaa viivaa yhtä helposti.
Jos lastausalueella ei ole maalattuja ajolinjoja, ajoneuvon suunniteltu peruutuslinja on määriteltävä ennen lasereiden sijoittamista.
3. Tarkista tutkan asennuspaikka
Tutka tarvitsee tukevan kiinnityspaikan lastauslaiturin yläpuolelta.

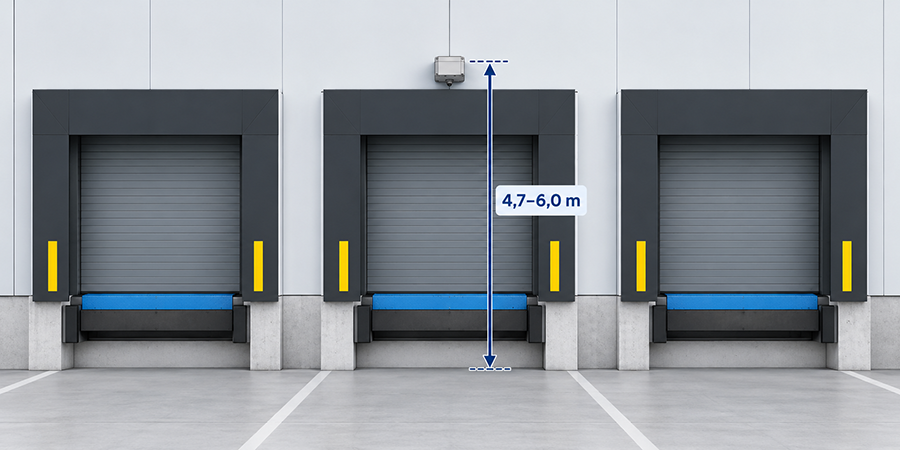

Tutkan asennuskorkeus on 4,7–6,0 metriä.

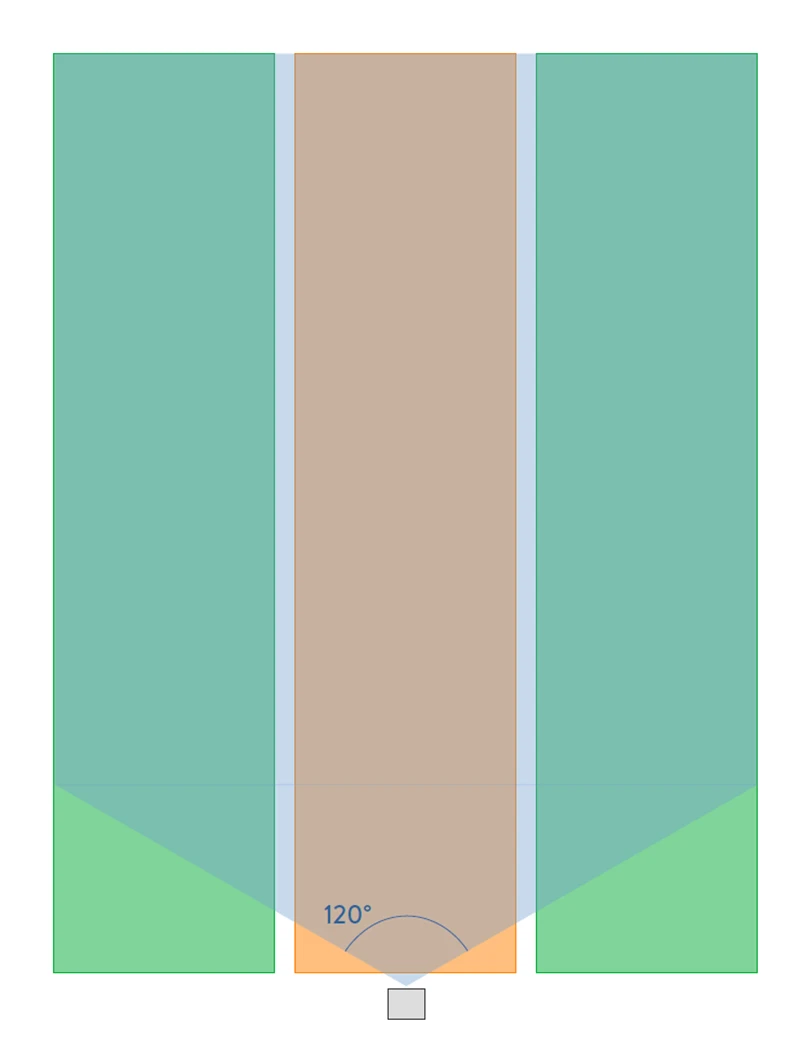

Tutkan edessä on oltava esteetön havainnointialue. Erityisesti metalliset rakenteet, palkit ja vesikourut voivat häiritä tutkan toimintaa.
Usean laiturin järjestelmässä tutkan on pystyttävä havainnoimaan myös viereisten laitureiden ajoneuvoliikennettä. Tutkan sijoituksessa on huomioitava, ettei yhden laiturin edessä oleva ajoneuvo estä tutkan havainnointia muilla laitureilla.

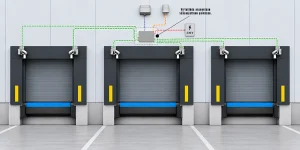

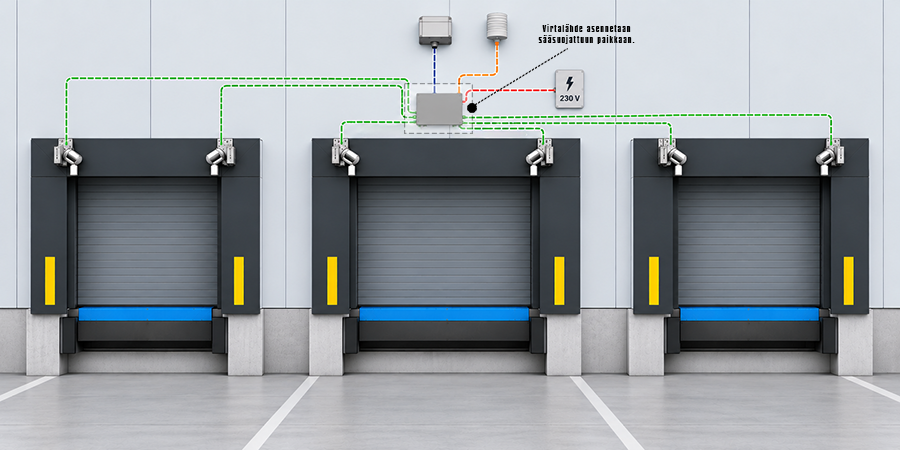

4. Tarkista sähköliitäntä ja kaapelireitit
Järjestelmän teholähde suositellaan sijoitettavaksi lastauslaiturin sisäseinälle tai muuhun suoralta sateelta suojattuun paikkaan.
Varmista seuraavat asiat:
- Teholähteen lähellä on käytettävissä verkkovirta (230 V).
- Tutkan ja teholähteen välinen kaapelireitti on enintään 15 metriä.
- Teholähteen ja kunkin laserin välinen kaapelireitti on enintään 20 metriä.
- Kaapelit voidaan asentaa suojattuina siten, etteivät ajoneuvot tai lastauslaiturin liikkuvat rakenteet vahingoita niitä.
- Hämäräanturi voidaan sijoittaa paikkaan, jossa lastausalueen valaisimet eivät häiritse sen toimintaa.
Kaapelointietäisyydet (15 ja 20 metriä) ovat valmispakettien mitoitusrajoja, eivät järjestelmän ehdottomia teknisiä enimmäispituuksia. Pidemmät kaapeloinnit ovat mahdollisia kohdekohtaisella suunnittelulla.
Valmiin pistorasian käyttö on yksinkertaisin sähköliitäntätapa. Jos järjestelmä kytketään kiinteään sähköasennukseen, liitännän tulee tehdä sähköalan ammattilainen.
Valmispaketit lastauslaitureihin
-
Tutkaohjattu viivalaser – 1 lastauslaituri
2857,00 € alv 0 (+ alv 25,5%) -
Tutkaohjattu viivalaser – 2 vierekkäistä lastauslaituria
4233,00 € alv 0 (+ alv 25,5%) -
Tutkaohjattu viivalaser – 3 vierekkäistä lastauslaituria
5609,00 € alv 0 (+ alv 25,5%)
Tarkistitko kaikki valmispaketin asennusedellytykset ja kaikki on kunnossa?
Valitse lastausalueellesi sopiva valmispaketti ja tilaa se suoraan verkkokaupasta. Keypointin asiakaspalvelu varmistaa asennusympäristön tiedot ja järjestelmän kokoonpanon ennen toimitusta.
Jokin kohta ei täyty tai et ole varma?
Valmispakettien asennusmitat eivät määritä kaikkia Keypointin laser- ja tutkateknologian mahdollisia käyttökohteita.
Suunnittelemme myös räätälöityjä järjestelmiä poikkeaviin laiturirakenteisiin, useamman laiturin kokonaisuuksiin ja vaativiin asennusympäristöihin.
Ota yhteyttä projektimyyntiimme. Voit lähettää meille lastausalueen valokuvia, mittoja tai piirustuksia, joiden perusteella voimme arvioida kohteeseesi sopivan toteutuksen.
